压力表开关NUL系列

压力表开关NUL系列 压力表开关NUL系列型号说明

NUL -02
系列号码 规格
压力表开关
GCT:180° 铜 (SAE 1015)
GCLT:90° 铜 (SAE 1015)
NUL:180° 铜 (SAE 1015)
NULL:90° 铜 (SAE 1015)
NU:缓冲器 (铜质)
02: PT 1/4"
03: PT 3/8"
04: PT 1/2"
06: PT 3/4"
08: PT 1"

压力表开关NUL系列 压力表开关NUL系列规格表

型号 管径PT 额定流量ℓ/min 最高使用压力MPa 重量KG 尺寸(mm)
A B C
GCT-02 1/4" 2 21 0.28 94 51 22
GCT-03 3/8" 20 21 0.28 94 51 22
GCLT-02 1/4" 2 21 0.32 105 37 22
GCLT-03 3/8" 20 21 0.32 105 37 22
NUL-02 1/4" 2 35 0.28 100 51 22
NUL-03 3/8" 20 35 0.28 100 51 22
NUL-04 1/2" 30 35 0.7 118 65 32
NUL-06 3/4" 100 35 1.10 167 84 38
NUL-08 1" 300 35 2.30 167 102 51
NULL-02 1/4" 2 35 0.32 116 37 22
NULL-03 3/8" 20 35 0.32 116 37 22
NU-02 1/4" 0.5 15 0.11 43 29 21
NU-03 3/8" 1 15 0.16 45 31 23
NU-04 1/2" 2 15 0.2 52 35 27

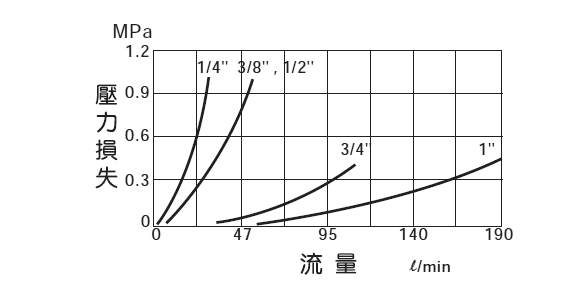

压力表开关NUL系列 压力表开关NUL系列性能曲线

压力损失-流量特性
测试条件:
油粘度:32 cst  油温:50℃
油:ISO-VG32  比重:0.850

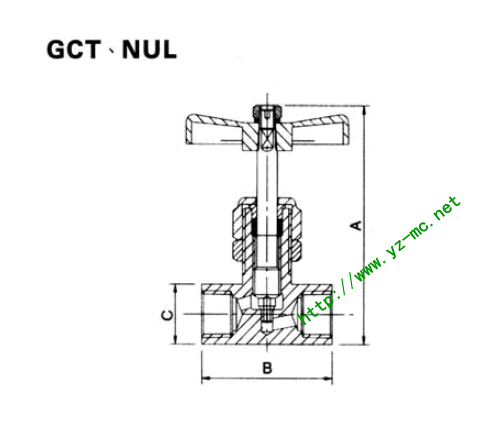

压力表开关NUL系列尺寸图

压力表开关NUL系列 压力表开关NUL系列尺寸图

压力表开关NUL系列尺寸图

压力表开关NUL系列 更多压力表开关NUL系列请致电本公司
