压力表开关GCLT系列型号说明
| GCLT | -02 |
| 系列号码 | 规格 |
| 压力表开关 GCT：180° 铜 （SAE 1015） GCLT：90° 铜 （SAE 1015） NUL：180° 铜 （SAE 1015） NULL：90° 铜 （SAE 1015） NU：缓冲器 （铜质） |
02： PT 1/4" 03： PT 3/8" 04： PT 1/2" 06： PT 3/4" 08： PT 1" |
压力表开关GCLT系列规格表
| 型号 | 管径PT | 额定流量ℓ/min | 最高使用压力MPa | 重量KG | 尺寸(mm) | ||
| A | B | C | |||||
| GCT-02 | 1/4" | 2 | 21 | 0.28 | 94 | 51 | 22 |
| GCT-03 | 3/8" | 20 | 21 | 0.28 | 94 | 51 | 22 |
| GCLT-02 | 1/4" | 2 | 21 | 0.32 | 105 | 37 | 22 |
| GCLT-03 | 3/8" | 20 | 21 | 0.32 | 105 | 37 | 22 |
| NUL-02 | 1/4" | 2 | 35 | 0.28 | 100 | 51 | 22 |
| NUL-03 | 3/8" | 20 | 35 | 0.28 | 100 | 51 | 22 |
| NUL-04 | 1/2" | 30 | 35 | 0.7 | 118 | 65 | 32 |
| NUL-06 | 3/4" | 100 | 35 | 1.10 | 167 | 84 | 38 |
| NUL-08 | 1" | 300 | 35 | 2.30 | 167 | 102 | 51 |
| NULL-02 | 1/4" | 2 | 35 | 0.32 | 116 | 37 | 22 |
| NULL-03 | 3/8" | 20 | 35 | 0.32 | 116 | 37 | 22 |
| NU-02 | 1/4" | 0.5 | 15 | 0.11 | 43 | 29 | 21 |
| NU-03 | 3/8" | 1 | 15 | 0.16 | 45 | 31 | 23 |
| NU-04 | 1/2" | 2 | 15 | 0.2 | 52 | 35 | 27 |
压力表开关GCLT系列性能曲线
压力损失-流量特性
测试条件：
油粘度：32 cst 油温：50℃
油：ISO-VG32 比重：0.850

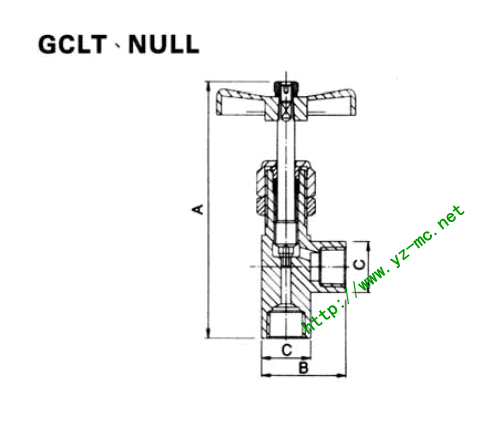

压力表开关GCLT系列尺寸图
