滚牙管式油冷却器LD系列性能
1、传热面积广：本冷却器的传热管采用铜管螺纹式的设计，其接触面积广，故传热效果比一般平滑传热管要高。
2、传热良好：本系列铜管是用铜管直接旋烧加工，使传热管一体化，故传热良好且确实，没有焊点脱落造成传热不佳之处。
3、能适合大流量：传热管支数减少，使用油液流畅面积增大，且能防止压力的损耗。内配有隔板引导流向，能产生弯曲流向，增长流程，发挥效力。
4、良好的传热管：采用导热性良好的99.9%纯铜，为最适合散热的冷却管。
5、不漏油：因板管与本体采用一体化设计，可以避免水与油混合的困扰，同时在出厂前经过气密测试确实紧密，故能达到防漏的目的。
6、装配容易：脚座可360度自由转动，对于本体随意更换方向及角度装配，通过脚座可直接焊接在母机或油槽的任何位置，既方便又简单。
滚牙管式油冷却器LD系列型号说明
| LD | -3 | 03 | -T | - |
| 系列号码 | 冷却器外径 | 散热面积 | 连接型 | 用途 |
| 滚牙式油冷却器 | 3：89 mm 4：114 mm 5： 139mm 6： 165mm |
请洽询 | T：接管型 F： 法兰型 |
-：淡用水 B： 海用水 |
备注:
管外测试压力1.5MPa,管内测试压力1.0MPa,空气压力0.65MPa。
滚牙管式油冷却器LD系列选用参考表
| 型号 MODEL |
油出入口 |
水出入口 WATER RORTS |
散热面积 HEAT TRANS AREA M2 |
| LD-303 | 1" | 3/4" | 0.3 |
| LD-304 | 0.4 | ||
| LD-305 | 0.5 | ||
| LD-307 | 0.7 | ||
| LD-308 | 0.8 | ||
| LD-309 | 0.9 | ||
| LD-311 | 1.1 | ||
| LD-410 | 1 1/4" | 3/4" | 1.0 |
| LD-411 | 1.1 | ||
| LD-413 | 1.3 | ||
| LD-415 | 1.5 | ||
| LD-418 | 1.8 | ||
| LD-421 | 2.1 | ||
| LD-424 | 2.4 | ||
| LD-522 | 1 /21" | 3/4" | 2.2 |
| LD-527 | 2.7 | ||
| LD-531 | 3.1 | ||
| LD-535 | 3.5 | ||
| LD-544 | 4.4 |

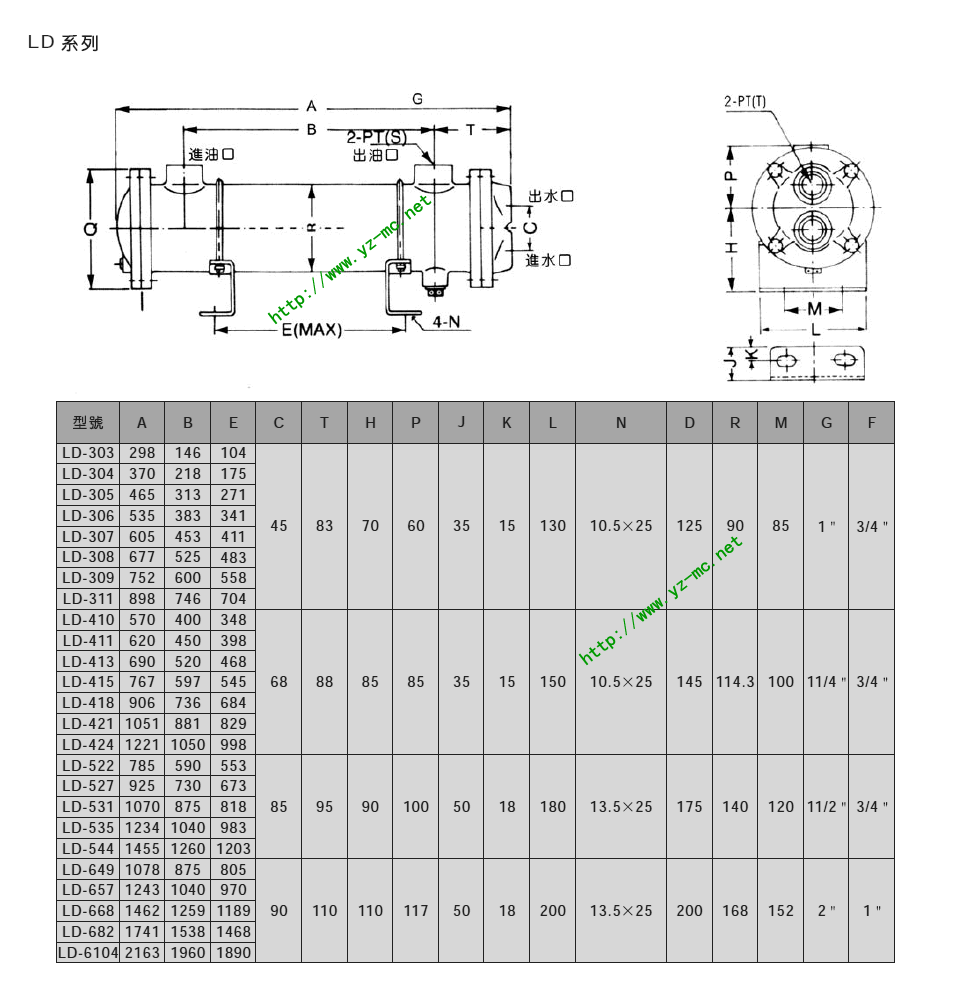

滚牙管式油冷却器LD系列尺寸图

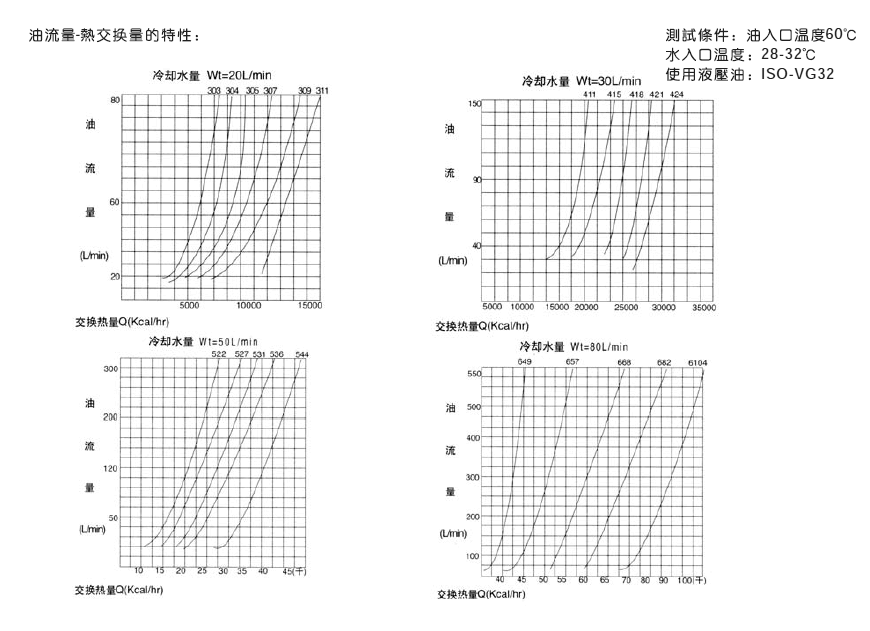

滚牙管式油冷却器LD系列性能曲线
