裸管式油冷却器HH

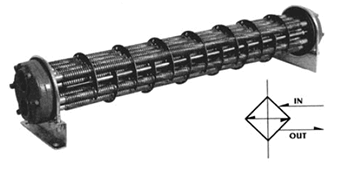

裸管式油冷却器HH 裸管式油冷却器HH系列性能

1、传热面积广:本冷却器的传热管采用暨片卷圈的设计,其接触面积广,故传热效果比一般平滑传热管要高。
2、传热良好:本冷却器的传热管与暨片间完全采用焊锡焊接,使传热管与暨片一体化,故传热良好且确实,达到良好的冷却效果。
3、油流完全搅拌:暨片卷圈成波浪型,故能使油液完全流通,搅拌达成良好的冷却效果。
4、能适合大流量:传热管支数减少,使用油液流畅面积增大,且能防止压力的损耗。内配有隔板引导流向,能产生弯曲流向,增长流程,发挥效力。
5、良好的传热管:采用导热性良好的99.9%纯铜,为最适合散热的冷却管。
6、不漏油:因板管与本体采用一体化设计,可以避免水与油混合的困扰,同时在出厂前经过气密测试确实紧密,故能达到防漏的目的。
7、装配容易:脚座可360度自由转动,对于本体随意更换方向及角度装配,通过脚座可直接焊接在母机或油槽的任何位置,既方便又简单。

裸管式油冷却器HH 裸管式油冷却器HH系列型号说明

H H -14 05 - -
系列号码 冷却种类 冷却器外径 冷却器长度 连接型 用途
油冷却器 HH-裸管式 请参考尺寸图 -:接管型

F:法兰型
-:淡用水

B:海用水

使用注意事项:
1、冷却管的油口两方可自由决定出入口,油液本身流向不受限制,而水的入口一定要由下方的进水口进入,由上方的出水口出水。
2、限用淡水,使用海水的情况须特别定做。
3、食品及化学药品决不能使用。
4、水入口与油入口的温度差在80°C以上时不能使用。
5、最高使用压力:油侧1MPa,水侧0.7MPa。
6、水侧(即传热管内部)每四个月或半年,清除水垢一次,方可保持良好的冷却效果。
7、高黏度的油液请将油量与水量保持等量。

裸管式油冷却器HH 裸管式油冷却器HH系列选用参考表

型号
MODEL

油出入口
OIL PORTS

水出入口
WATER RORTS
参考流量范围
REFET FLOW RANGE
散热面积
HEAT TRANS AREA M2
重量
WEIGHT(KG)
HH-0905 PT3/4" PT3/4" 60 0.41 10
HH-0908 PT3/4" PT3/4" 100 0.7 14
HH-1405 PT1 1/4" PT1 1/4" 150 1.1 20
HH-1408 PT1 1/4" PT1 1/4" 250 1.9 25
HH-1412 PT1 1/2" PT1 1/4" 350 2.9 37
HH-1712 PT2" PT1 1/4" 600 4.6 48
HH-1716 PT2" PT1 1/4" 840 6.5 56
HH-1722 PT2" PT1 1/4" 1000 7.2 72
HH-2208 2"~2 1/2" 1 1/2"~2" 800 5.6 72
HH-2212 2"~2 1/2" 1 1/2"~2" 1200 8.6 93
HH-2216 2"~2 1/2" 1 1/2"~2" 1500 11.6 118
HH-2222 2"~2 1/2" 1 1/2"~2" 1800 14.6 260
HT-2508 2"~3" 2" 1000 8.0 100
HH-2512 2"~3" 2" 1600 12.2 146
HH-2516 2"~3" 2" 1800 16.4 168
HH-2522 2"~3" 2" 2200 20.8 260

裸管式油冷却器HH 更多裸管式油冷却器HH系列产品请致电本公司
