电接点压力表EDT系列制造规格
1、壳体： 不锈钢AISI 304
2、巴登管： 不锈钢AISI 316
3、内机： 不锈钢AISI 304
4、接头部分： 铜，PT、75用1/4"、100用1/2"
5、接线端子： 一般型 （或多功能接线盒）
6、精确度：正负1%F、S
7、刻度单位： 标准品为kgf/cm²，psi
8、最大电压： Max.250V
9、启动电流及切断电流：Max.1.0A
10、额定电流：Max.0.A
11、切换容量：Max.=30W∼50VA

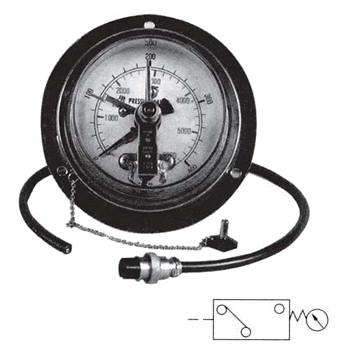

电接点压力表EDT系列特性
1、电接点压力表与电力总电器之组合，表面上指针可设定开或关，并可做单重或多重警示。
2、电接点压力表EDT-100采用磁性接点，当压力变大时，可避免开闭切换频繁，而损坏系统。
3、电接点压力表EDT-100精确度达正负1.5%F、S，非一般压力总电器所能比拟。
4、EDT-100密封式构造，防潮、防压、不锈钢壳体具抗酸、碱，防腐蚀特性。
5、精密的内构及特殊材质之巴登管结构，使用寿命长，精度高。
6、本系列电接点电接点压力表采用德国WIEBROCK公司生产的机心、性能优越，正常使用下，保证在100万次以上 ，品质与世界知名品牌并驾齐驱。
电接点压力表EDT系列型号说明
| EDT | -100 | 35K | -A1 | -T | -04 | -1 | |
| 系列号码 | 表面直径 | 压力范围 | 安装方式 | 接头螺纹 | 接头尺寸 | 接点型式 | |
| 电接点电接点压力表 EAT： 直入式 EDT： 埋入式 |
75 : 75mm(3") 100 : 100 mm(4") |
Kgf/cm² 35 50 70 100 150 250 350 500 |
MPa 3.5 5.0 7.0 10.0 15.0 25.0 35.0 50.0 |
A1：直入无缘 A2：直入背缘 B2：埋入前缘边孔 |
T：PT | 02：1/4" （Ø75用） 04：1/2" （Ø100用） |
1∼8请参照接点型式 |

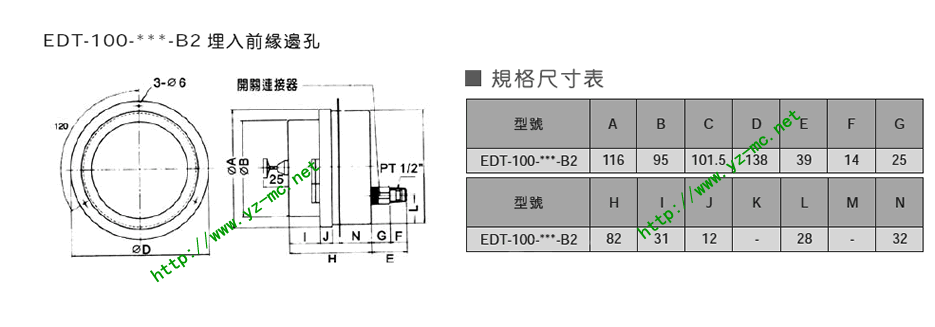

电接点压力表EDT系列尺寸图
