耐震压力表AT系列制造规格
1、壳体： 不锈钢AISI 304 ，提供直入式和埋入式。
2、巴登管： 铜或磷青铜。
3、内机： 铜。
4、接头部分： 铜，1/4"、3/8"、1/2" 、NPT、PT、PF。
5、精确度：标准型 正负1%F、S
6、刻度单位： 标准品为kgf/cm²/psi
7、防爆孔： 油盖上方有防爆孔，预防超过使用范围。并可更换甘油。
9、正常工作温度：-20度∼70度。
耐震压力表AT系列特性
1、全系列液体充填。
2、防水、耐震、密封式构造、长期使用精度准确。
3、特殊材质的内机及巴登管、使用寿命耐久。
4、适用于油、水、空气等无腐蚀性流体和激烈振动的场所。
耐震压力表AT系列型号说明
| AT | -63 | -50K | -A1 | -T | -04 | |
| 系列号码 | 表面直径 | 压力范围 | 安装方式 | 接头螺纹 | 接头尺寸 | |
| 耐震压力表 AT： 直入式滚盖充油 （标准型） DT： 埋入式 滚盖充油 （标准型） |
40 : 40mm 50 : 50 mm 63 : 63mm 100 : 100 mm 150 : 150mm |
Kgf/cm² 35 50 70 100 150 250 350 500 |
MPa 3.5 5.0 7.0 10.0 15.0 25.0 35.0 50.0 |
A1：直入无缘 （标准型） B1：埋入前缘中孔 （标准型） |
T：PT（标准型） N：NPT P：PF |
02：1/4" （Ø63用） 03： 3/8" （Ø100用） 04：1/2" （Ø150用） |
1、标准品皆有内充甘油，若不需充油者，请恰本公司。
2、本公司之标准压力范围为Kgf/cm²/psi 双刻度，若需要 Bar及MPa请洽本公司技术部。

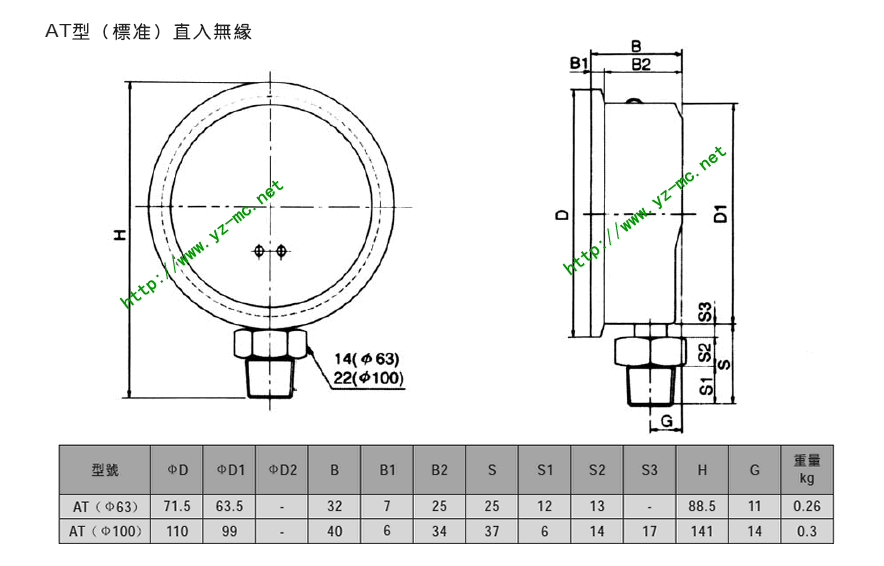

耐震压力表AT系列尺寸图
