直回自封式磁性回油过滤器RFB系列特性
1、直回自封式磁性回油过滤器RFB可直接安装在油箱顶部，侧面或底部，过滤器滤头露于油箱外，筒体部分浸入油箱内，从而简化了系统管路。使系统布置较为紧凑。
2、直回自封式磁性回油过滤器RFB过滤器配有永久性磁铁，可滤除油液中1微米以上的铁磁性颗粒。
3、具有旁通发阀：冷油启动时，因系统液温过低，流量脉动等因素造成过滤器压差过大主机不能工作，以及滤心被污染物堵塞情况下，滤盖下部并联的旁通阀会自动开启，（开启压力差为0.4MPa）以保养滤心及系统正常工作。
4、具有止回阀：过滤器置于油箱侧边和低部正在更换滤心时，油箱内的油液不会流出。
5、具有液流扩散器，与筒体下部组成的液流扩散器能使回油平稳的流入油箱内，不易产生气泡，从而减少空气重新进入，并减弱已沉积的污染物骚动。且当旁通阀开启时能起到粗过滤作用。
6、具有目测指示和电发讯二合一发讯装置，溢流管，积污蛊：当滤芯逐步堵塞后，可在目测表上观察滤芯堵塞情况，同时还可以接电发汛（发讯值为0.35MPa）。在滤芯底部设置溢流管及积污蛊，更换滤芯时可随同一起带出，从而避免了污染物重新掉入油箱内的现象。
7、滤芯过滤材质采用玻璃纤维，具有过滤精度高，通油能力大，压力损失小，纳污量大等优点，其过滤精度以绝对过滤精度标定过滤比β3、10、20>200,符合ISO标准。
8、具有安装连接及更换滤芯方便的特点：进油口为法兰连接，对于滤头与油箱安装法兰，用户可按图表中尺寸在油箱板上设计并加工6只法兰螺丝即可。旋开过滤器顶盖可更换滤芯或向油箱内加油。
9、具有附带回油孔：在过滤器滤头侧面与顶部设有两个小回油孔，可作系统中少量油液回入油箱过滤或向油箱少量加油之用，过滤器装在油箱侧面或底部时，旋开小孔盖又可放除过滤器内含有污杂物的油液，从而延长滤芯使用寿命，又有利用油液的净化。
直回自封式磁性回油过滤器RFB系列型号说明
| RFB | -25 | ×20 | -Y |
| 型号 | 公积流量 | 过滤精度 | 发讯器型号 |
| 直回自封式磁性回油过滤器 | 请参照规格尺寸表 |
请参照规格尺寸表 | Y：带CYB-1发讯器小于等于DC24V C：带CYB-2发讯器小于等于220V 无：不带发讯器 |
直回自封式磁性回油过滤器RFB系列规格表
| 型号 | 公积流量 | 过滤精度μ | 公积压力 | 压力损失 | 发讯装置 | 重量Kg | 滤心型号 | ||
| 开启 | 最大 | V | A | ||||||
| RFB-25**L- C/Y | 25 | 1 3 5 10 20 30 |
≤0.075 | 1.6 | 0.35 | 12 24 36 220 |
2.5 2 1.5 0.25 |
4.6 | FAX-25** |
| RFB-40**L- C/Y | 40 | ≤0.075 | 1.6 | 0.35 | 4.8 | FAX-40** | |||
| RFB-63**L- C/Y | 63 | ≤0.075 | 1.6 | 0.35 | 5.3 | FAX-63** | |||
| RFB-100**L- C/Y | 100 | ≤0.075 | 1.6 | 0.35 | 6 | FAX-100** | |||
| RFB-160**L- C/Y | 160 | ≤0.075 | 1.6 | 0.35 | 6.7 | FAX-160** | |||
| RFB-250**L- C/Y | 250 | ≤0.075 | 1.6 | 0.35 | 12.3 | FAX-250** | |||
| RFB-400**L- C/Y | 400 | ≤0.075 | 1.6 | 0.35 | 14.7 | FAX-400** | |||
| RFB-630**L- C/Y | 630 | ≤0.075 | 1.6 | 0.35 | 17.3 | FAX-630** | |||
| RFB-800**L- C/Y | 800 | ≤0.075 | 1.6 | 0.35 | 18.6 | FAX-800** | |||
| RFB-1000**L- C/Y | 1000 | ≤0.075 | 1.6 | 0.35 | 21.3 | FAX-1000** | |||
| RFB-1300**L- C/Y | 1300 | ≤0.075 | 1.6 | 0.35 | FAX-1300** | ||||

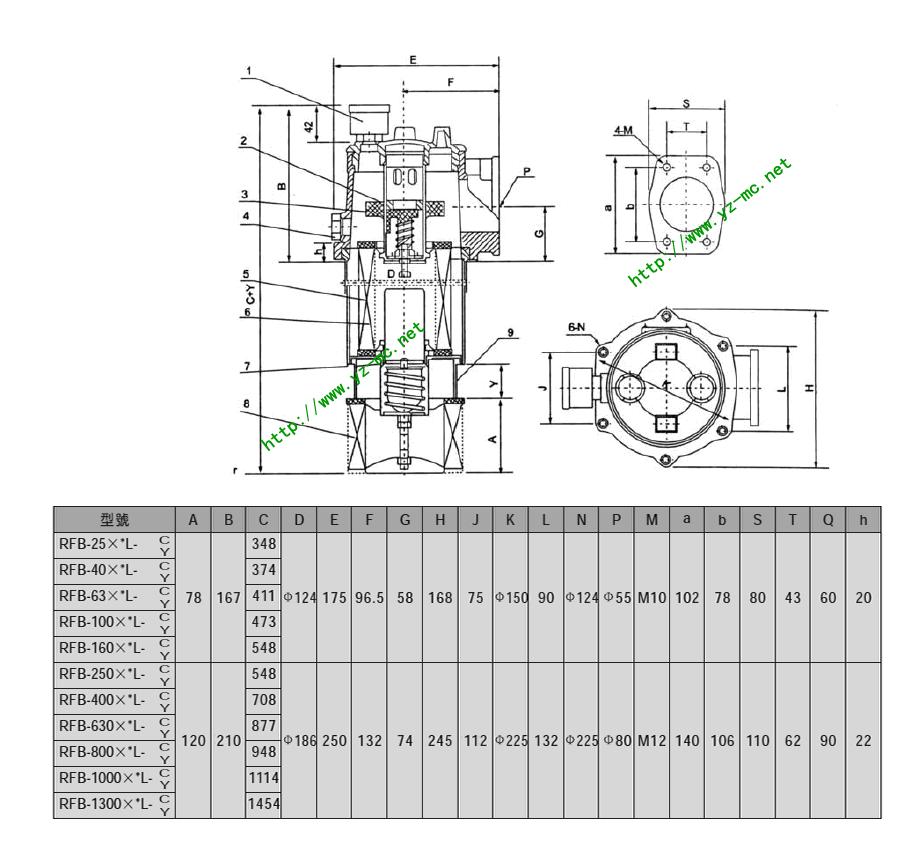

直回自封式磁性回油过滤器RFB系列尺寸图
