管路型吸油、回油滤油器FSS系列特性
1、高密度之铝合金材质，可做吸油和回油用。
2、做吸油用时，装置在油箱下的吸油侧；做回油用时，装置在油箱上的回油侧，两者皆以法兰（SAE 3000psl/M）固定在油箱壁上。
3、采用大流量、低压降之活动过滤网，容易清洗、更换，保持油液清洁。滤网精度可依实际需要做调整。详情请洽本公司技术部。
4、可选配真空压力表及微动开关可做滤油网污染状况监测。选配微动开关，避免过高压力差损坏滤网。
5、此系列最适合注塑机使用。
管路型吸油、回油滤油器FSS系列型号说明
| FSS | -16 | B | 10 | G |
| 系列号码 | 法兰口径 | 功能 | 过滤精度 | 压力显示器 |
| 管路型吸油、回油滤油器 | 10：11/4" 12：11/2" 16：2" 20：21/2" 24：3" 28：31/2" 32：4" |
B：回油型 无标记：吸油型 |
10μ（纸质） 25μ（纸质） 100Mesh（铁质） |
无：标准型不附 G：真空压力计 S：微动开关 |
备注：
1、过滤器过滤精度可根据客户实际需要订制。
2、吸油型与回油型的铝合金壳体可交换使用。
3、滤网状况显示装置是以真空压力表或真空微动开关检测滤油器的负压状况以了解滤网的污染程度。可选配：A、真空压力表；B、微动开关
4、安全开关是以微动开关检测滤油器的阀盖门是否全开，避免阀盖门未全开，造成背压过高，损坏滤网，是一种安全装置。
5、有关真空压力表、微动开关使用方法，请洽朝田公司。
6、此系列法兰规格符合SAE-3000psi/M标准（标准型），若需要SAE-3000psi(UNC)请洽本公司。
管路型吸油、回油滤油器FSS系列规格表
| 型号 | 法兰规格 | 流量ℓ/min | 过滤精度u | 六孔固定螺丝 | 重量KG | 功能 |
| FSS-10 | 1 1/4” | 250 | 100Mesh | M8×25 | 6.5 | 吸油型 |
| FSS-12 | 1 1/2“ | 300 | 6.4 | |||
| FSS-1602 | 2” | 320 | 6.3 | |||
| FSS-16 | 2" | 400 | M12×35 | 10.6 | ||
| FSS-20 | 2 1/2" | 550 | 10.2 | |||
| FSS-24 | 3" | 700 | 9.6 | |||
| FSS-28 | 3 1/2" | 760 | 13.8 | |||
| FSS-32 | 4" | 820 | 13.0 | |||
| FSS-10B | 1 1/4” | 160 | 10μ 25μ |
M8×25 | 6.5 | 回油型 |
| FSS-12B | 1 1/2“ | 210 | 6.4 | |||
| FSS-1602B | 2” | 250 | 6.3 | |||
| FSS-16B | 2" | 300 | M12×35 | 10.6 | ||
| FSS-20B | 2 1/2" | 400 | 10.2 | |||
| FSS-24B | 3" | 520 | 9.6 | |||
| FSS-28B | 3 1/2" | 570 | 13.8 | |||
| FSS-32B | 4" | 630 | 13.0 |

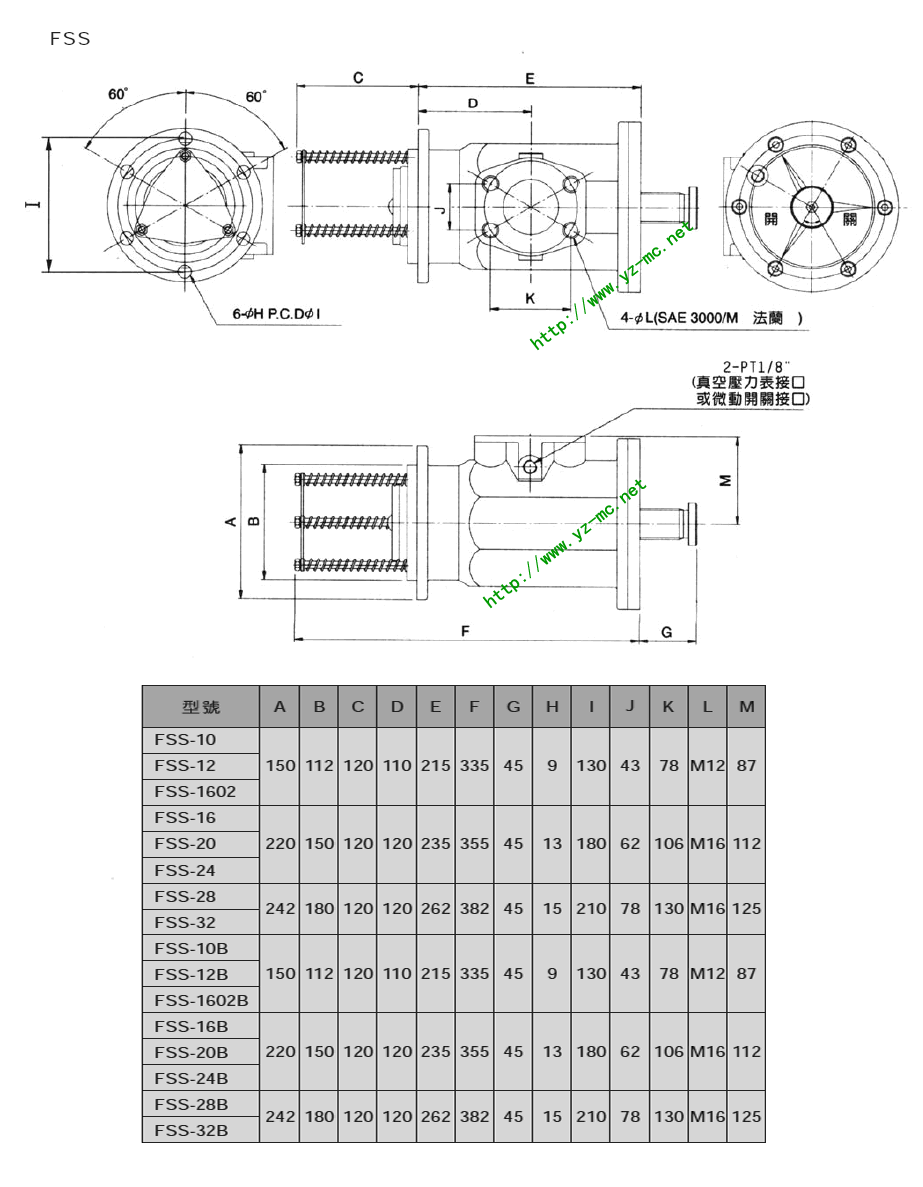

管路型吸油、回油滤油器FSS系列尺寸图
