风冷机AF系列性能
1、AF系列风冷机（风冷式油冷却器）的散热器采用铝合金材料以现代加工工艺制造而成，它确保了产品的高可靠性和优良的散热性能。
2、气流穿过的散热片及液压油通过的内部油路，都经过专业设计以求达到最高效率。选用的冷却风扇，从而保证冷却器的效率、高可靠性和低噪音等优良特性。
风冷机AF系列适用范围
工作压力1MPa，流量4ℓ/min、6ℓ/min，适用于变量泵的泄油冷却。
风冷机AF系列型号说明
| AF | 05 | 10 | -C | A2 |
| 系列号码 | 风扇尺寸 | 适用流量ℓ/min | 外壳 | 风扇电压 |
AF： 单管曲线排油式 |
05：5英寸 10： 10英寸 |
10：10 25：25 |
C：附外壳 无：无外壳 |
A1：AC110V A2：AC220V D1：DC12V D2：DC24V |
风冷机AF系列规格表
| 型号 | 牙口ZG | 通过量ℓ/min | 工作压力MPa | 最高压力MPa | 冷却能力Kcl/h | 风扇功率W | 散热面积 m2 |
| AF0510-CA | 1/2" | 10 | 1.0 | 1.5 | 250 | 42 | 0.25 |
| AF1025-CA | 1/2" | 25 | 1.0 | 1.5 | 600 | 42 | 0.63 |

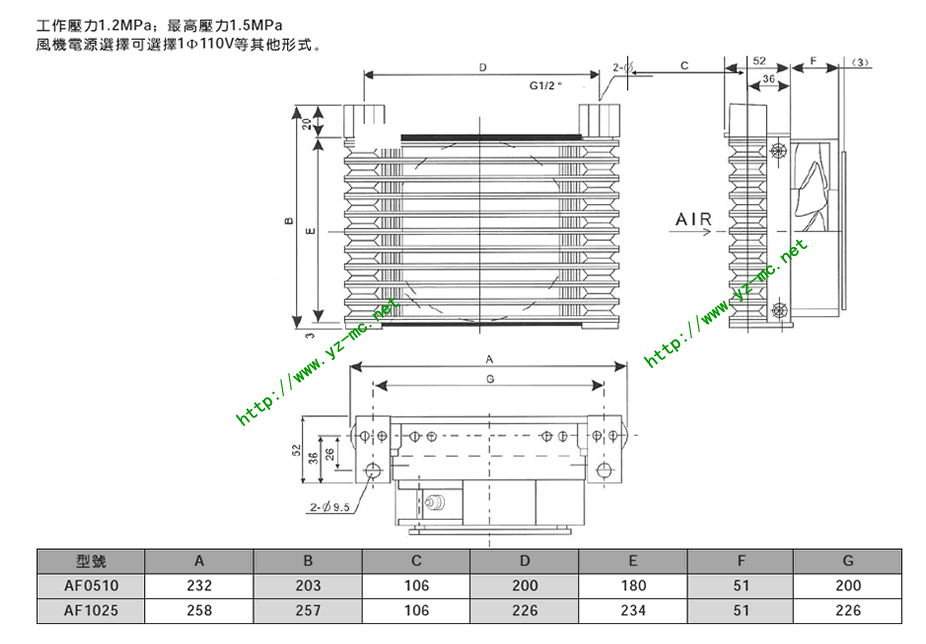

风冷机AF系列内部结构及外形尺寸图
