风冷机ACE

风冷机ACE 风冷机ACE系列性能

1、ACE铝制空气冷却器采用世界先进的同步分层流动散热技术,利用薄壁管间的特殊波浪状散热暨片,极大的增加了油与空气接触的面积,使高温的油充分的释放热量,并减少背压的产生。
2、ACE铝制空气冷却器以最小的体积,发挥最大的热交换效益。
3、传统冷却器使用圆型油管的设计,使得油液成U行流向,增加背压。减少空气接触的面积,从而降低了热交换率。
4、冷却器由铝板制成最大工作压力2.0MPa,体积小、重量轻安装容易、维修简单

风冷机ACE 风冷机ACE系列适用范围

工作压力1MPa,流量10ℓ/min-200ℓ/min,适用于变量泵的泄油冷却。

风冷机ACE 风冷机ACE系列型号说明

ACE 2 M1 01 40
系列号码 型号 风扇 电压 风扇
铝质风冷却器 1
2
3
4
5
6
7
8
1:1个电机
2:2个电机
01-110VAC
02-02-220VAC
03-03-12VAC
04-24VAC
ACE1: 32
ACE2: 40
ACE3: 65
ACE4: 65
ACE5: 100
ACE6: 200
ACE7: 100
ACE8: 200

风冷机ACE 风冷机ACE系列规格表

型号 牙口ZG 通过量ℓ/min 工作压力MPa 最高压力MPa 风扇功率W
ACE1-M2 M18*1.5 10 2.0 2.5 30
ACE2-M2 M18*1.5 20 2.0 2.5 40
ACE3-M1 M18*1.5 25 2.0 2.5 65
ACE4-M1 M22*1.5 30 2.0 2.5 65
ACE5-M1 M27*1.5 55 2.0 2.5 100
ACE6-M1 M27*2 100 2.0 2.5 200
ACE7-M1 M33*2 120 2.0 2.5 100
ACE8-M1 M33*2 160 2.0 2.5 200

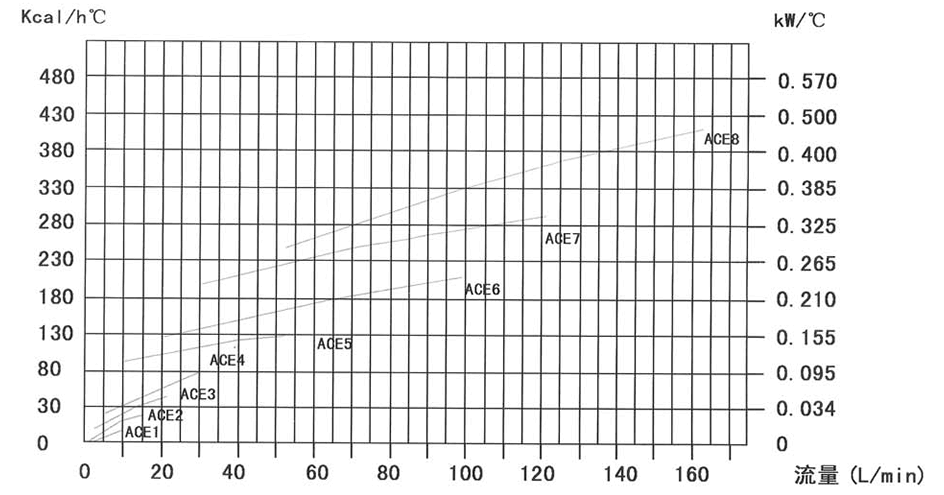

风冷机ACE 风冷机ACE系列性能表

风冷机ACE尺寸图

风冷机ACE 更多风冷机ACE系列产品请致电本公司
